PCCAD V10 設計信息化先鋒



PCCAD V10是在全球公認能替代ACAD的DWG應用程序平臺BCAD的基礎上，根據中國機械工業實際情況和國家標準而開發的工程繪圖設計系統軟件。目前全球有300多個世界級的專業軟件已經從ACAD平臺遷移到BCAD平臺。

PCCAD適用于航天、航空、電站設備、汽車、船舶、冶金裝備、通用機械、儀器儀表、石化、電氣（器）等行業的產品設計、工程繪圖；其功能細致、實用，使用它不僅僅可極大地提高產品設計及繪圖的效率與質量而且為企業的技術管理信息化解決了關鍵性難題。天河PCCAD深受廣大設計人員的喜愛，全國大約有30萬機械工程師每天使用PCCAD完成設計、繪圖、數據管理等方面的工作。

PCCAD V10包含了CAD平臺的使用授權，其數據格式100%兼容DWG，操作習慣100%兼容PCCAD （ACAD版本）；其系統資源消耗相比很少，卻擁有極為優異的功能和性能；PCCAD V10是天河軟件以全球化的視野為廣大中國制造業企業提供的最為務實的、最佳性價比的機械CAD軟件正版化解決方案，讓企業實現零風險、低成本的CAD軟件正版化！

主要功能特點如下：

1. 制圖完全符合國家標準

PCCAD系列軟件已率先通過國家機械CAD標準化審查，利用PCCAD繪制的工程圖紙完全符合國家標準的制圖規范。

2. 全面兼容PCCAD（ACAD版本）的圖紙數據、設計管理信息

PCCAD V10可直接使用AutoCAD平臺下PCCAD圖紙文件，同樣PCCAD V10生成的圖紙也能無需經過任何轉換在PCCAD（ACAD版本）中編輯使用。

PCCAD V10兼容的不僅僅是圖形數據，還包括企業自行定制的各種CAD標準設置和用戶自定義配置，更包括了圖紙中包含的設計管理信息，例如圖紙信息、標題欄信息、產品BOM數據等。

圖1 打開并編輯舊圖紙

使用PCCAD V10可以實現零風險、低成本的設計軟件遷移,無需任何數據轉換。

3. 支持用戶化定制

PCCAD的標題欄、明細表、詞句庫等許多地方都對用戶完全開放，提供給用戶更人性化的工作空間，讓企業即刻擁有自己的CAD工作環境。

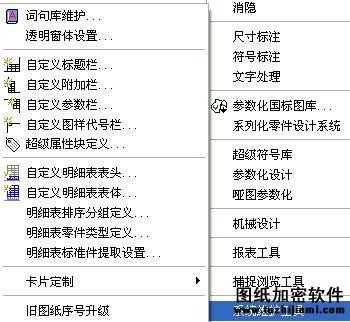

圖2 系統維護工具菜單

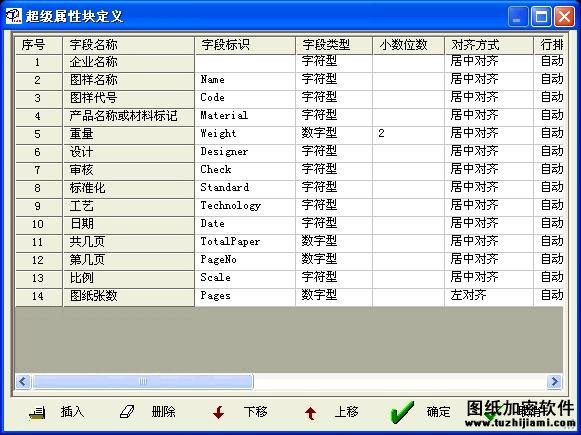

圖3 自定義標題欄界面

4. 大量細致實用的繪制、標注、文字處理功能

要想提高繪圖效率，各種繪圖、標注功能是比不可少的。PCCAD根據工程設計和制圖的實際需要及國家標準，提供了大量細致、實用的功能：

● 繪圖工具：公切線、中心線等。全面提高繪圖速度。

● 構造工具：動態延伸、工藝槽構造以及單孔、孔陣等功能，可以方便的完成各種常用的零件結構特征。

● 局部放大：將某一圖形的局部，自動放大到所需的比例。

● 尺寸標注：一個智能標注命令，完成90%的尺寸標注工作。

● 國標公差：可自動檢索并優選公差值，無需再翻手冊。

● 符號標注：涵蓋了粗糙度、形位公差、基準符號等多種標注。

● 文字處理：各種文字標注、及處理命令注文字更方便。

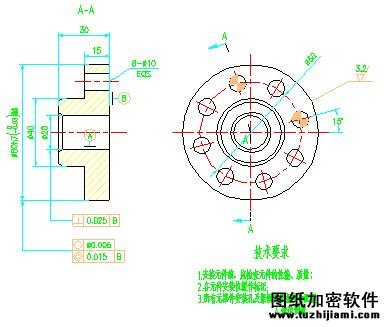

圖4 繪制零件圖

5. 完整的圖紙裝配

可對調入零件進行定位、消隱等處理，方便地生成裝配圖；提供了豐富的序號標注、明細表自動生成與編輯功能，首創序號與明細表雙向關聯，修改任一標注可自動修改另一標注，明細表全自動生成、更新。且標注內容與專業術語詞句庫建立了聯系，無需鍵盤輸入，即可快速輸入所需內容。

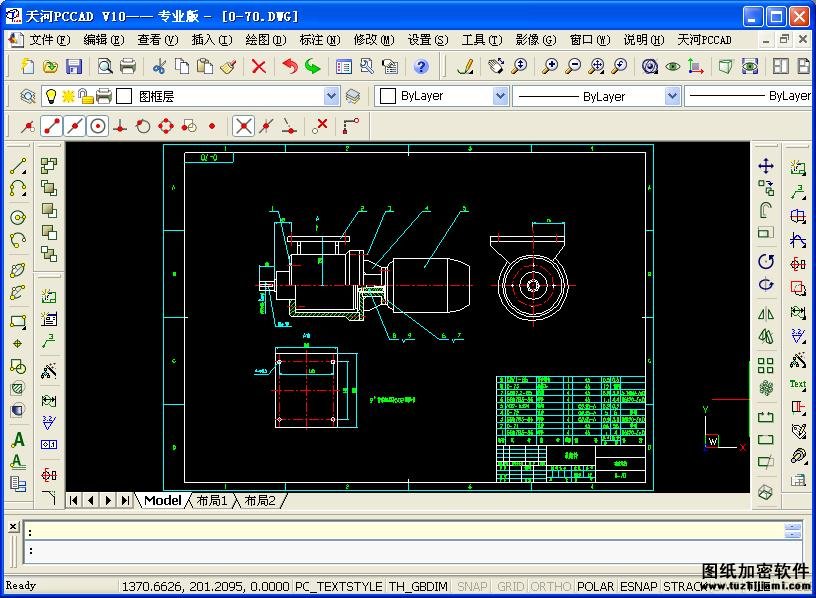

圖5 繪制裝配圖

6. 包羅萬象的超級編輯功能

繪圖設計過程是一個不斷編輯和修改的過程，設計人員經常需要修改不同的實體，在PCCAD軟件中，您只需要雙擊或者只用一個超級編輯[V]命令即可隨時編輯圖面中的所有實體，彈出當初生成該實體的界面，方便地重新編輯實體。

7. 面向企業技術信息化，強大的(PDM/ERP)數據集成及處理能力

PCCAD使用多種工具從不同層次上來規范設計源頭數據，例如：字詞句庫通用資源、通用編碼以及通用導入導出；解決了管理信息系統最難處理的問題，即源頭數據不準確的問題。

通過這些工具使DWG數據與企業的PDM/ERP系統進行緊密集成，設計人員可在設計源頭方便地獲取企業規范和認可的物料、標準件、外購件等資源，并經過選取將規范標準的數據自動回填圖紙，使設計與制造、物流系統獲得實時協同。確保設計數據在整個產品生命周期過程中的數據一致性和完備性。

PCCAD提供大量的數據集成接口，將DWG數據與PDM集成的難度和工作量降到最低，通過PCCAD，大量的PDM系統，如： TeamCenter ，Windchill，TH-PDM等已經實現了DWG數據與PDM系統的雙向數據集成。

PCCAD V10讓DWG插上數據管理的翅膀！

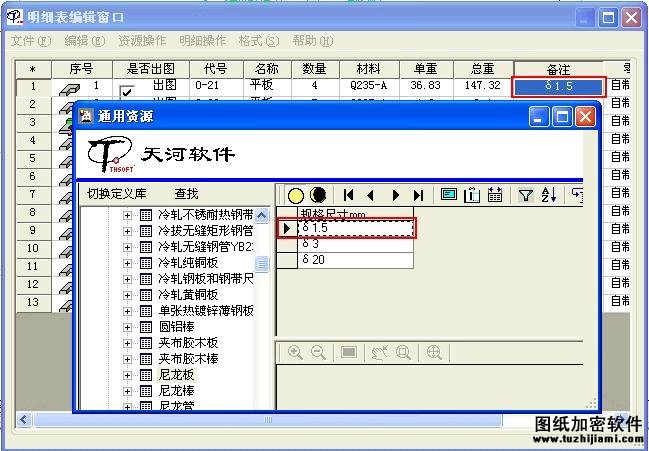

圖6 ERP資源調用

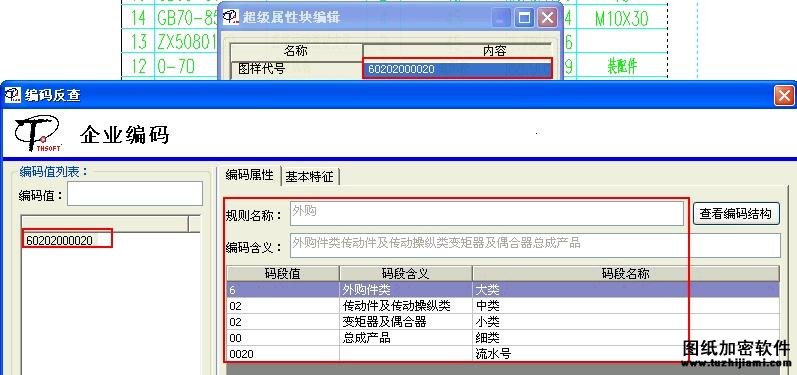

圖7編碼調用



8. 豐富的符號庫、標準件庫

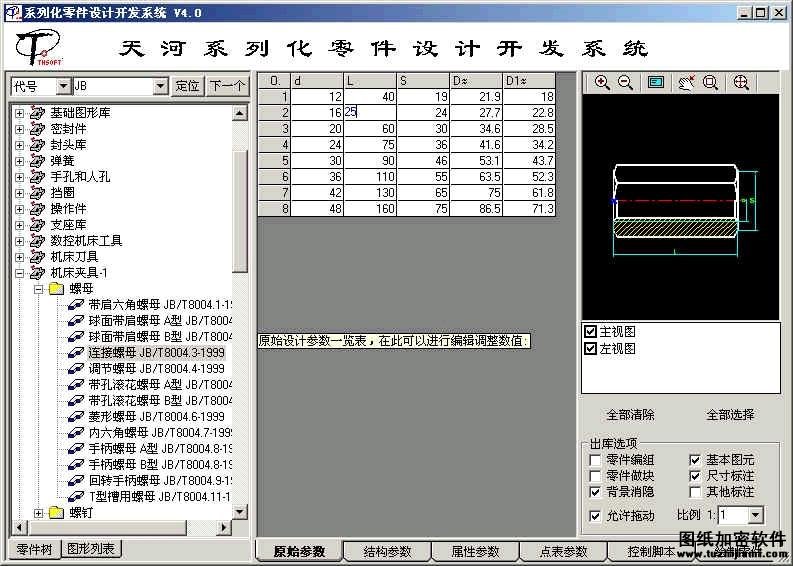

圖8 系列化零件設計出庫界面

根據國家頒布的最新標準，提供完整齊全的國標符號庫、零件庫。

● 國標符號庫：儀器儀表符號、電器符號、液壓符號、運動符號等，所有國標符號極易查找，只須輕輕一按，就可快速調出；

● 標準零件庫：螺母、螺栓、螺柱、螺釘、銷釘、鉚釘、墊圈、擋圈、密封圈、軸承、型材(鋼)等，共數十個零件庫，千余個零件類。視圖齊全，均為參數化圖庫，只須點中尺寸參數，即可得到所需零件，節省大量重復勞動，節約大量時間，集中體現了CAD系統的優越性。

● 開放的入庫工具：不同的行業都有自己的非標準常用圖形或結構，任何CAD軟件都不可能包羅萬象，用戶必須通過非編程手段建立大量這樣的基于參數化的圖形，才能在設計工作中大幅度提高設計效率和質量。PCCAD的“系列化零件設計系統”就能滿足這樣的需求。

● 自動提取零件信息：出庫的所有零件，均包含零件的完整屬性，可直接在明細表編輯窗口中自動提取零件信息。



9. 完美的排圖打印

智能的自動排圖功能，可以按目錄，按文件或按P3DM導出的文件列表添加圖紙文件，引入了“分頁”的概念，采用先進的排圖算法，自動識別圖紙比例、自動擺放圖紙、自動旋轉圖紙，同時，也還可以根據實際需要修改部分或全部圖紙的比例，以滿足設計過程中審圖時打印縮略圖紙的需要，使大幅面繪圖儀的效率成倍提高，紙張的利用率也提高了很多。

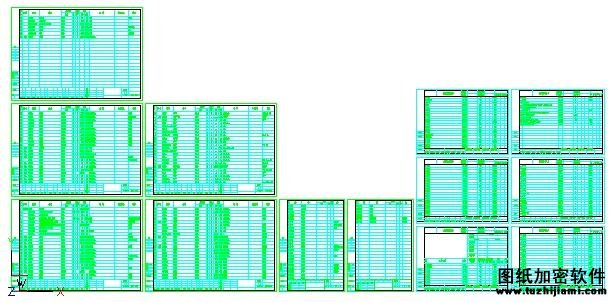

圖9 自動排圖效果



10. 高度可定制的匯總報表功能

圖紙?jiān)O(shè)計完成后，一個重要的工作就是生成可指導生產的BOM表，幾十甚至上百?gòu)垐D紙的明細您又是怎樣統計的呢？細致的計算、緊張的校對，肯定花費了不少時間吧？不用著急，PCCAD提供了強大的報表工具，可以批量提取圖紙數據，批量進行統計匯總，批量生成各種設計報表卡片，自動填充卡片內所有類型區域內數據，讓報表變得非常簡單。
