近日，某電力企業作為國內范圍較大年夜的發電集體之一，跟著企業范圍的延續強大年夜，集體總部及部屬十余個“專業公司”總部將統一遷進新址以知足營業快速成長的需要。按照該電力企業組織機構復雜年夜、利用類型繁多和收集布局復雜等特點，在新辦公大年夜樓的信息化扶植中將對收集進行全新的打算與設計，而手藝的“進步前輩性、靠得住性”成為此次項目扶植的首要方針。
天融信NGFW獵豹防火墻按照設計要求將擺設在整套收集最為關頭的互聯網鴻溝位置，在知足收集層面對高可用性的嚴格要求根本上，實現對集體局域網、集體總部DMZ區與互聯網區之間的鴻溝安然防護。除此以外，因為各個專業公司對外營業不歸并采取自力運營的營業模式，使各公司具有自力的系統運維團隊，而在DMZ區也具有各自的利用系統辦事器群。是以，在共享物理鴻溝的環境下，將經由過程天融信NGFW獵豹防火墻的網關虛擬化手藝為不合專業公司DMZ區實現流量的邏輯劃分，最終實現構建虛擬化鴻溝安然防護系統的扶植方針。
具體需求以下：
1. 實現集體局域網、集體總部DMZ區與互聯網區之間的鴻溝安然防護;
2. 為各個專業公司分派虛擬防火墻系統，實現專業公司DMZ區的虛擬安然域劃分;
3. 各專業公司運維人員對各自的虛擬防火墻系統進行自力運維;
4. 防火墻與內網互換機之間經由過程ICMP報文探測實現內網冗余鏈路的故障動態切換;
5. 防火墻采取熱備模式，經由過程非對稱雙機Metric設計實現矯捷的雙機切換鑒定機制;

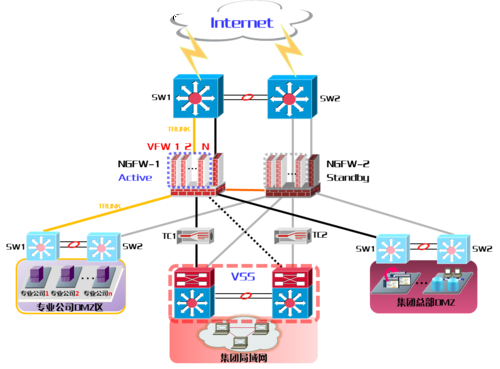

相干收集示意圖以下：
擺設
上文提到，因為各個專業公司對外營業的自力性，經由過程在專業公司DMZ區擺設虛擬防火墻系統來實現虛擬安然域劃分與防火墻建設的自力運維。那么，實現該需求的前提是肯定在該收集環境下若何擺設虛擬防火墻系統，而擺設虛擬防火墻系統的關頭在于采取何種收集接口類型進行虛擬用戶的流量劃分。天融信NGFW獵豹防火墻的網關虛擬化手藝可以撐持多種虛擬防火墻系統的接口分派方案，包含物理接口、SVI接口和路由子接口。本案中，因為需要為十余個專業公司別離擺設虛擬防火墻系統，采取將物理接口劃分至不合虛擬系的方案將造成端口資本的華侈并且擴大性較差，是以，SVI虛接口的接口分派方案無疑是本案的首選。
NGFW獵豹防火墻與上聯互換機之間的兩條物理鏈路(黃色)別離為全部專業公司DMZ區的上、下聯鏈路。防火墻的兩個物理接口建設為Trunk模式，并按照專業公司數量別離劃分出響應(三層)VLAN。兩個接口Trunk模式下的各個VLAN成對分派給各個虛擬防火墻系統別離作為上聯與下聯接口，最終構成十余組基于SVI虛接口的虛擬防火墻系統，且各虛擬防火墻為路由模式。如許一來，各專業公司運維人員可經由過程各自虛擬防火墻系統的SVI虛接口IP對系統進行自力運維與治理，并且不合虛系統之間的建設互不干與。

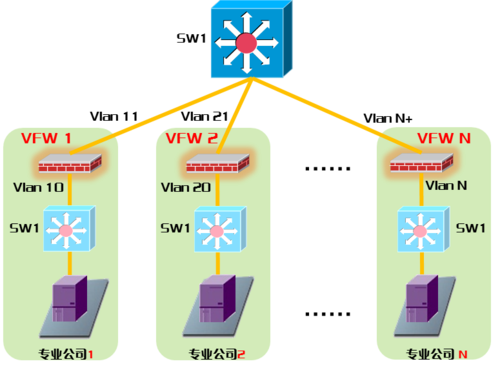

示意圖以下：
收益
操縱網關虛擬化手藝可以或許實現一臺物理設備上的虛擬安然域劃分，比擬擺設多套物理設備的解決方案，削減了企業的成本投進。從收集治理的角度來講，網關虛擬化可以或許為不合的租戶或營業部門供給自力的系統登岸界面、對象治理及安然策略系統，使建設思路加倍清晰，權限界定加倍明白。別的，網關虛擬化手藝可以或許在用戶營業劃分產生改變或產生新的營業部門時，只針對邏輯設備進行增加與調劑，晉升工作效力的同時，加強了安然策略擺設的矯捷性。
