在S3026C-A系統視圖下發acl規則：
[S3026C-A] packet-filter user-group 5000
這樣只有S3026C_A上連設備才能夠發送網關的報文，其它主機都不能發送假冒網關的arp響應報文。
1.2 三層實現防攻擊
1.2.1 配置組網

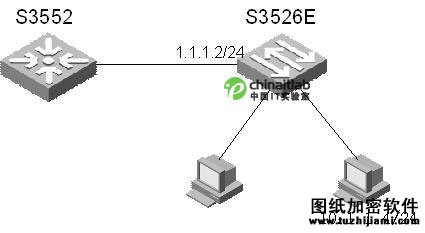

圖2 三層交換機防ARP攻擊組網
1.2.2 防攻擊配置舉例
對于三層設備，需要配置過濾源IP是網關的ARP報文的ACL規則，配置如下ACL規則：
acl number 5000
rule 0 deny 0806 ffff 24 64010105 ffffffff 40
rule0禁止S3526E的所有端口接收冒充網關的ARP報文，其中斜體部分64010105是網關IP地址100.1.1.5的16進制表示形式。
2 仿冒他人IP的arp攻擊
作為網關的設備有可能會出現ARP錯誤表項，因此在網關設備上還需對仿冒他人IP的ARP攻擊報文進行過濾。
如圖1所示，當PC-B發送源IP地址為PC-D的arp reply攻擊報文，源是PC-B的mac (000d-88f8-09fa)，源ip是PC-D的ip(100.1.1.3)，目的ip和mac是網關(3552P)的，這樣3552上就會學習錯誤的arp，如下所示：
--------------------- 錯誤 arp 表項 --------------------------------
IP Address MAC Address VLAN ID Port Name Aging Type
100.1.1.4 000d-88f8-09fa 1 Ethernet0/2 20 Dynamic
100.1.1.3 000f-3d81-45b4 1 Ethernet0/2 20 Dynamic
從網絡連接可以知道PC-D的arp表項應該學習到端口E0/8上，而不應該學習到E0/2端口上。但實際上交換機上學習到該ARP表項在E0/2.通過如下配置方法可以防止這類ARP的攻擊。
一、在S3552上配置靜態ARP，可以防止該現象：
arp static 100.1.1.3 000f-3d81-45b4 1 e0/8
二、同理在圖2 S3526C上也可以配置靜態ARP來防止設備學習到錯誤的ARP表項。
三、對于二層設備(S3050C和S3026E系列)，除了可以配置靜態ARP外，還可以配置IP+MAC+port綁定，比如在S3026C端口E0/4上做如下操作：
am user-bind ip-addr 100.1.1.4 mac-addr 000d-88f8-09fa int e0/4
則IP為100.1.1.4并且MAC為000d-88f8-09fa的ARP報文可以通過E0/4端口，仿冒其它設備的ARP報文則無法通過，從而不會出現錯誤ARP表項。
上述配置案例中僅僅列舉了部分Quidway S系列以太網交換機的應用。在實際的網絡應用中，請根據配置手冊確認該產品是否支持用戶自定義ACL和地址綁定。僅僅具有上述功能的交換機才能防止ARP欺騙。
