對于網絡、系統管理或安全技術人員來說，在對網絡進行管理和維護的過程中，總會遇到這樣或那樣的問題。例如，網絡傳輸性能為什么突然降低?為什么網頁打不開，但QQ卻能上線?為什么某些主機突然掉線?諸如此類的網絡問題一個又一個地不斷出現，都需要我們快速有效地去解決，以便能夠盡量減少由于網絡問題對正常業務造成的影響。因此，我們就需要一引起工具來幫助我們快速有效地找出造成上述這些問題的原因。
網絡嗅探器就是這樣的一種網絡工具，通過對所有的網絡數據包，或者對進出某臺工作站的數據包進行分析，就可以迅速地找到各種網絡問題的原因所在，因而也就深受廣大網絡管理員和安全技術人員的喜愛。
可是，我們也應該知道是通過地址表來決定將數據包轉發到哪個端口的。原則上來講，簡單通過物理方式將網絡嗅探器接入到交換機端口，然后將嗅探器的卡設為混雜模式，依然只能捕捉到進出網絡嗅探器本身的數據包。這也就是說，在交換機構建的網絡環境中，網絡嗅探器不使用特殊的方式是不能分析其它主機或整個局域網中的數據包的。但是，現在的企業都是通過交換機來構建局域網，那么，如果我們要想在這樣的網絡環境中使用網絡嗅探器來解決網絡問題，就必需考慮如何將網絡嗅探器接入到目標位置，才能讓網絡嗅探器捕捉到網絡中某臺主機或整個網段的網絡流量。
就目前來說，對于在交換機構建的網絡環境中使用網絡嗅探器，可以通過利用可網管交換機的端口匯聚功能、通過接入集成器或Cable TAP接線盒及選擇具有特殊功能的網絡嗅探軟件這3種方法來進行。這3種可行的方式分別針對不同的交換機應用環境來使用的，本文下面就針對目前主流的幾種交換機網絡環境，來詳細說明這3種接入方式的具體應用。
通過可網管交換機端口匯聚功能來達到目的
現在一些可網管式交換機，一般都有一種叫做端口匯聚(port spanning)的功能，并且?guī)в幸粋€(gè)可以用來實現這種功能的端口。使用交換機的端口鏡像功能時，就允許我們將交換機中其它端口上的流量鏡像到這個特殊的端口當中。這樣，只要將網絡嗅探器連接到這個端口上，然后將嗅探器的網絡接口卡設為混雜模式，就可以嗅探到所有由交換轉發的數據包。
要想使用交換機的端口匯聚功能，在使用前必需對交換機進行相應的設置。設置的方法得根據交換機可以使用的配置功能來進行，有些交換機可以通過終端方式來進行，也可以通過WEB方式更加直觀地設置交換機的端口匯聚功能，還可以通過遠程登錄的方式進行設置。為了保障交換機的安全，最好使用本地登錄方式的終端管理模式和本地WEB管理模式。圖1.1就是通過端口匯聚功能接入網絡嗅探器的拓?fù)鋱D。

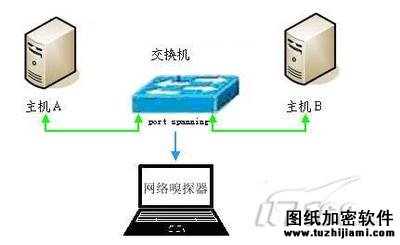

圖1.1 通過端口匯聚方式接入網絡嗅探器的拓?fù)鋱D
現在，在一些中小型的企業當中，由于網絡規模不大，或者為了節省IT成本，只使用了一些非網管的交換機來構建局域網。對于非網管型的交換機，我們就不可能再使用端口匯聚功能來接入網絡嗅探器了。那么，對于這種交換機構建的網絡環境，我們又該使用什么樣的方法來達到嗅探網絡中的所有網流數量，或者只嗅探進出某臺工作站之中的網絡流量的目的呢?
就目前來說，在這樣的交換機網絡環境中可以使用下面所示的兩種方法來實現：
第一種方法就是通過在交換機上再接入一個小型(HUB)，然后將嗅探
器和被嗅探的所有主機都連接到這個集線器中。這樣，就使被嗅探的網絡變成了共享式的以太網，在這個重新構建的共享式局域網中的所有數據包，將會以廣播的方式發送到集線器的所有端口。如此一來，只需要將網絡嗅探器的以太網網卡置于混雜模式，就可以嗅探到這個共享式局域網中傳輸?shù)乃袛?shù)據包。
但是，使用這種方式有它一定的局限性的。一方面，將一個關鍵的網絡段連接到集線器上，由于所有的工作站都是共享集線器的帶寬的，接入的工作站過多就會影響到它們的網絡性能。另一方面，如果在構建局域網時沒有考慮到網絡嗅探器的使用，也就不可能在一開始就連入了集線器。因而在局域網運行過程中再將集線器接入到交換機上時，就不得不中斷網絡，以及將它從交換機中退出時，也會中斷一次網絡。因此，這種接入網絡嗅探器的方式只有當出現了某種嚴重的網絡問題，需要用網絡嗅探器來分析解決時才能使用。圖2.1就是通過集線器連入網絡嗅探器的拓?fù)鋱D。

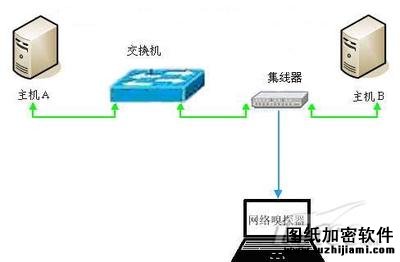

圖2.1 通過集線器的方式連入網絡嗅探器的拓?fù)鋱D
第二種方法就是通過在交換機上接入一個Cable TAP接線盒，然后將網絡嗅探
器和所有需要被管理的工作站或連接到Cable TAP接線盒上，由于它也是一種共享式網絡連接設備，因而也就可以嗅探到使用它構建的整個局域網中傳輸?shù)乃袛?shù)據包了。
只不過Cable TAP接線盒的收發方式是獨立進行的，因而它的帶寬可以與交換機相似，但在使用時應用兩根網線來分別連接它的收與發接口到交換機的獨立端口中。Cable TAP可以作為一種固定的設備，永久地連入到網絡結構當中而不影響網絡的傳輸性能，因而可以在一開始的時候就可以將它加入到網絡結構當中，以便在后續的網絡管理過程中可以使用它。
現在，已經有很多網絡生產商生產Cable TAP接線盒，主要目的也是為了跟一些網絡協議分析設備一起使用，以便網絡分析設備可以監控和分析整個交換機網絡環境中所有網絡流量。例如福祿克網絡公司就生產這樣的在線式TAP連接設備。圖2.2就是通過Cable TAP接線盒方式連入網絡嗅探器的拓?fù)鋱D。

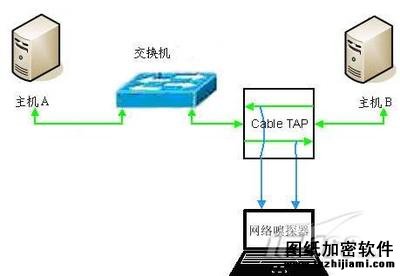

圖2.2 通過Cable TAP接線盒方式連入網絡嗅探器的拓?fù)鋱D
使用Cable TAP接線盒解決了了使用時的網絡傳輸性能的問題，但是，卻沒有使用集線器這種方式的靈活。在一個允許中斷正常業務的網絡問題解決過程中，可以使用集線器隨意在需要分析網絡流量的位置進行網絡嗅探工作，然后在解決網絡問題之后，重新恢復網絡的原有結構。
如果在一個非網管的網絡環境中，堅決不可以中斷企業業務及改變網絡原有結構的方式來使用網絡嗅探器，或者就算允許使用集線器，但是在使用時手上沒有這樣的網絡設備。此時，我們又該如何將網絡嗅探器接入到目標交換機網絡，達到嗅探進出某臺工作站或整個中所有網絡流量的目的呢?在這種情形之下，我們就可以選擇一些具有特殊功能的網絡嗅探器來完成任務。
現在，有一些網絡嗅探器軟件具有在交換機網絡環境中嗅探數據包功能，例如DSniff和Ettercap。使用這樣的網絡嗅探器軟件就能夠在不需要特殊設備的情況下，就可以得到局域網中進出某臺主機的所有數據包。
實際上，這些可以在交換機網絡環境中使用的網絡嗅探軟件，都是使用一些網絡攻擊手段來達到在交換網絡環境中得到數據包的目的。下面就是這些軟件可能會使用到的攻擊方式：
1、交換機地址表溢出(Switch Flooding)
交換機通過維護一張地址表來將數據包正確地轉發到指定的端口。當使用大量的假冒MAC地址填滿交換機的地址空間時，交換機就會像一臺普通的HUB一樣，將所有多出來的通信廣播到整個局域網當中的所有計算機當中。這樣一來，當我們先通過網絡嗅探器使用一些無用的MAC地址將交換機的MAC地址表填滿后，就可以讓交換機將所有數據包以廣播的方式轉發到整個局域網。此時，只需要將網絡嗅探器的以太網網卡設為混雜模式，就可以嗅探到整個交換機網絡環境中的所有數據包了。Dsniff軟件包中的macof 就是用來實施交換機MAC地址表溢出攻擊的。
現在，這個問題在許多大型交換機當中已經不存在了。這些交換使用了一種方式來限制其MAC地址表會被填滿，并且使用了一種方式，當其MAC地址表容量到某種程度后就會關閉廣播通信功能，或者關閉某些端口。
2、重定向(ARP Redirects)
當一臺計算需要另一臺計算機的MAC地址時，它就會向?qū)Ψ桨l(fā)送一個ARP地址請求。每臺計算機都會維護一張包含與它會話過的所有計算機的MAC地址的ARP表。只是，這些ARP表會在某段時間刷新一次，將一些超時的ARP項刪除。在交換機環境中也是被廣播，這是由于這個ARP協議包中沒有具體接收對象的MAC地址。當局域網中的某臺工作站發送出一個ARP請求時，同一網段中的所有計算機都可以接收到，然后每臺計算按ARP中提供的IP地址查找自己的ARP地址表，如果找到相對應的，就給那臺主機發送一個確認的ARP協議，此數據包中包含它的MAC地址。
因此，網絡嗅探器就可以利用交換機的這個特性，使用ARP協議欺騙交換機達到可以嗅探某臺工作站或所有網絡流量的目的。例如，網絡嗅探器通過發送一個定制的ARP協議包，在其中申請它是事個網段的，當所有計算機收到這個ARP包時，就會更新它們的ARP表，這樣，所有的計算機都會將數據包發送到這臺嗅探器。如此一來，為了不影響正常的網絡業務，所有的網絡流量都會通過網絡嗅探器再次轉發，這就要求網絡嗅探器的網絡性能要能保證數據包的正常轉發。
有時，我們也可以只針對某臺計算機進行ARP地址欺騙，告訴這臺計算機網絡嗅探器就是路由器，以此讓這臺計算機將數據包發給網絡嗅探器進行轉發。這樣也就可以嗅探到交換機環境中任何一臺想要嗅探的計算機發送出來的數據包了。但是，要注意的是ARP欺騙應該在同一個子網中進行，不然會收到錯誤的信息。
3、ICMP重定向(ICMP Redirect)
在一些網絡環境中，有時候連接到同一臺交換機上的所有計算機雖然在物理上處于同一個網段，但是，它們?cè)谶壿嬌蠀s是處于不同的網段，也就是我們所說的存在不同的子網。例如，192.168.0 .0/24這個網段，就可以分為192.168.1.0/24,182.168.2.0/24…等子網。而且，還可以通過子網掩碼來將同一個子網再劃分為幾個邏輯網段。
這樣，就算在同一交換機網絡環境中，一個子網中的計算機A要想與另一個子網中的計算機B進行會話，也得通過路由器來進行。當路由器在收到這樣的數據包時，它心里明白這兩臺計算機接在同一臺交換機中，它就會發送一個ICMP重定向數據包給計算機A，讓它知道它可以直接將數據包發送到B。利用這種方式就可以發送一個偽裝的ICMP數據給計算機A，讓它將數據包發送到網絡嗅探器了。
4、ICMP路由公告(ICMP Router Advertisements)
ICMP路由公告用來告訴計算機哪臺路由器可以使用。我們就可以先通過這種方式宣告網絡嗅探器就是路由器，這樣，所有的計算機就會將其數據包發送給網絡嗅探器，然后再由它進行重新轉發。
5、MAC地址欺騙(MAC Address Spoofing)
網絡嗅探器軟件還可以通過MAC地址欺騙方式來冒充不同的計算機。網絡嗅探器將包含欺騙的MAC地址的數據包發給交換機，這樣就可以欺騙交換機認為它就是這個數據包的真正源地址，然后交換機就會將這個MAC地址保存到其地址表中，接著就會將所有發給真實MAC地址計算機的數據包全部轉發給網絡嗅探器。
但是，這種方式的前提就是要真正接收數據包的計算機不能運行，如果不這樣的話，真實的計算機也會發送相關的包給交換機，交換機又會將其MAC地址表從新刷新。
在系統中，要進行MAC地址欺騙是很容易的，可以通過下列的方式來進行：
Ifdown eth0
Ifconfig eth0 hw ether 00:00:ff:ee:09:00:00
Ifup eth0
這樣，就用一個欺騙的MAC地址綁定到了這塊網卡當中，然后通過下列命令來通告網絡中的所有計算機，讓它們刷新其ARP地址表：
Ping –t 192.168.1.255
這樣所有的計算機都會收到這個廣播Ping命令，然后將它們的ARP地址表刷新，這個ARP地址表中的MAC地址與IP地址的對應就是網絡嗅探器的IP地址。這樣一來，網絡嗅探器就可以得到所有發送給受害計算機的數據包了。
但是有些交換機有一種應對MAC地址欺騙攻擊的方式，就是將連接到某個端口上的計算機的MAC地址與具體的端口號綁定。還有一些交換機能夠自動鎖定第一次到達某個端口上的MAC地址，然后通過一種具體的方式來平衡管理進行具體的物理訪問控制。對于這樣的交換機必需在解除這些保護功能后才能實施MAC地址欺騙攻擊方式的網絡嗅探。
實際上，上述這幾種網絡攻擊方式也是攻擊者經常用來攻擊某個目標網絡的手段，因而我們?cè)谑褂脮r(shí)應當?shù)玫搅似髽I(yè)領導的許可，并且在不影響正常業務的情況下才能進行。
總的來說，通過本文所述的這3種主要方法，在交換機網絡環境中應用網絡嗅探器來分析網絡故障還是非常用效的。實際上，如果我們只想了解局域網中某臺計算機上的網絡連接情況，完全可以直接在此計算機系統上安裝相應的網絡嗅探器的方式來解決。本文的目的只想讓大家對在交換機環境中如何接入網絡嗅探器有一個全面的了解。只有了解了在交換機網絡結構中接入網絡嗅探器的方式，我們才能知道在具體的交換機網絡中如何去應用它來解決各種網絡問題。
